1. 架構概述

眾所皆知，VMware SDDC包含計算、網路和儲存三大部分，而vCD可以將這些實體資源組成一個抽象的資源提供給不同的租戶使用。

這些資源的相互關係如下圖所示:

(圖截自這裡)

Storage這邊由於越來越多的人選擇使用vSAN，所以我們來探討一下vCD是如何和vSAN整合的。

首先從vCD的Provider VDC(PVDC)這層談起，由於組成PVDC的單位是Resource Pool，但因為在這裡我們想要使用底層vCenter的vSAN資源，所以組成PVDC的單位就要是vCenter裡DataCenter的下一層，即是Cluster這一層，因為vSAN的作動範圍是以一個集群為單位的，管理人員首先選擇符合vSAN條件的ESXi主機，然後按照未來這個集群想要提供的SLA定義(性能和可用性)來設計一個或多個不同的vSAN Cluster，如下圖所示，這裡有三個集群，每個集群的性能和預設的可用性都不一樣:



那vCD這一層是如何可以用到這些vSAN的資源的呢?

這裡有兩個重點，一個是針對vSAN本身datastore這一層可調整的功能，由於vSAN看到的是一整個的datastore，所以當設定好這些功能細項後，未來在上面跑的所有虛擬機都會套用這些設定，可調整的設定如下:

• Number of failures to tolerate
• Number of disk stripes per object
• Flash read-cache reservation•Object-space reservation
• Force provisioning
• I/O limits (vSAN 6.2以後)

另一個重點是vSAN是以集群為單位來劃分，集群裡的機器一般來說都是相同規格的，所以可以提供的運算能力也相同，部署虛擬機時，租戶可以視需求把虛擬機部到不同的集群以滿足不同運算的需要，那除了運算可以選擇外，如何在部署VM時還可以進一步選擇多一點不同的可用性呢?

這時就要配合vCenter本身的SPBM功能，就是所謂的Storage Policy Based Management，詳細的介紹可看這裡

系統管理員針對每個vSAN集群再去定義不同的儲存策略，定出如下的範例政策，如此一來就可針對每一個VM做到粒度更細的可用性的定義，vSAN會依據當時不同VM給定的儲存政策去執行他要完成的動作(Placement)，這些儲存政策的對象是組成這些VM的各個Object，如:

• VM Home, which contains virtual machine configuration files and logs, e.g., VMX file
• Virtual machine swap
• Virtual disk (VMDK)
• Delta disk (snapshot)
• Performance database



如此一來每個集群就有多個Storage Policy可供選擇了。(圖片截自這裡)

2. 實作

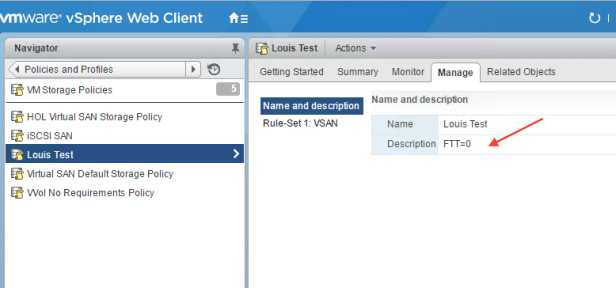

先在vCenter新增一個Storage Policy



系統管理員然後在vCD對Provider VDC新增剛剛加進來的Storage Policy。(在此之前記得先refresh storage policy)

確認已經加入成功。這樣一來就可將這些政策分配給Organzation VDC。

舉例我們要把剛剛新增的政策加到T2-OVDC，系統管理者就到租戶(T2)裡的Org VDC去新增Storage Policies:

選擇該該Storage Policy:

確認已經添加成功!

租戶管理員看到的畫面，由於是租戶的內容，所以無法新增SP:

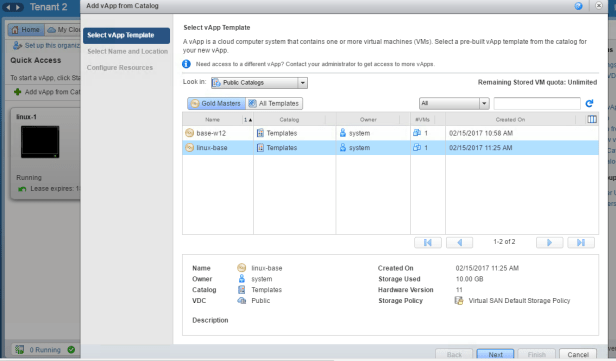

然後該租戶的使用者在新增vAPP時就可選擇該政策。

選該政策:

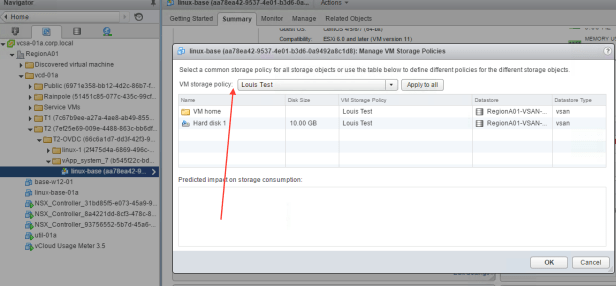

新增完畢可以到vCenter Web Client確認vCD已經和vCenter vSAN整合，使用該政策無誤!



備註 :

此篇文章參考許多VMware vCAT的文章，讀者可到這裡看詳細的內容。
