如何於VMware Cloud on AWS上啟用Site Recovery災備SaaS服務

隨著雲計算的發展，企業不再需要自己建設災備資料中心，而是利用公有雲的資料中心來建設雲災備，可以大規模降低建設成本，提供企業災備解決方案的一條捷徑。雲災備也有一個專門新名詞 DRaaS (Disaster Recovery as a Service)，這也是公有雲服務的一個最重要應用場景。

隨著VMware Cloud on AWS (VMC)公有雲服務逐漸在AWS 全球資料中心落地，VMware 也推出了雲端災備服務 VMware Site Recovery ，這是基於 VMC 雲端的災備解決方案。它可以幫助用戶在私有雲和 VMC 公有雲之間同步應用和資料，當受使用者的私有雲發生災難時，可以自動在 VMC 雲端恢復受保擴的應用。

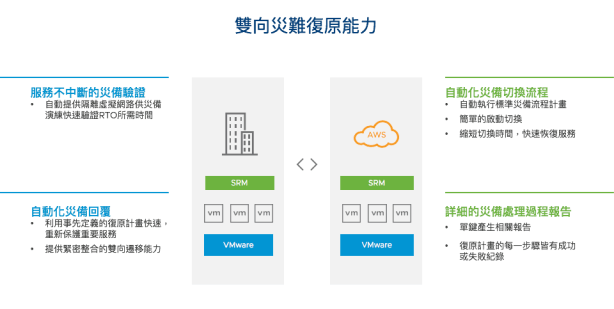

VMware Site Recovery是基於 VMware 在私有雲中的成熟災備技術VMware Site Recovery Manager構建而成的，誕生之時就能為用戶提供完善可靠的雲災備解決方案，具有以下特點：

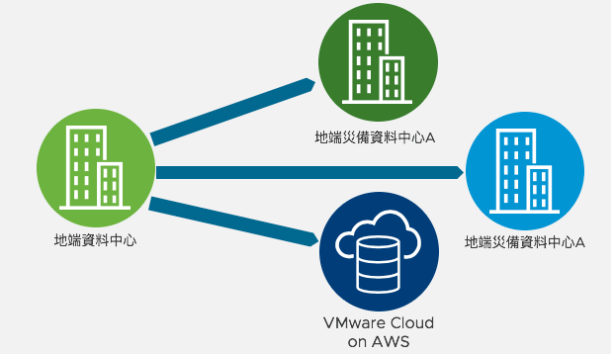

企業可以在地端將重要應用或資料災備到異地，這個異地包含了企業本身的其他資料中心或這裡要介紹的VMC公有雲環境，使用者不需學習另一套災備工具，可以很有彈性的視本身需求，快速完成災備建置，滿足各種合規要求。

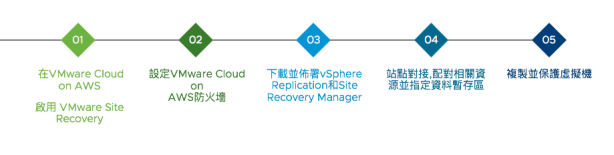

今天要帶大家看一下整個DRaaS的建置過程，大致上分為下列五大步驟：

啟用VMware Site Recovery

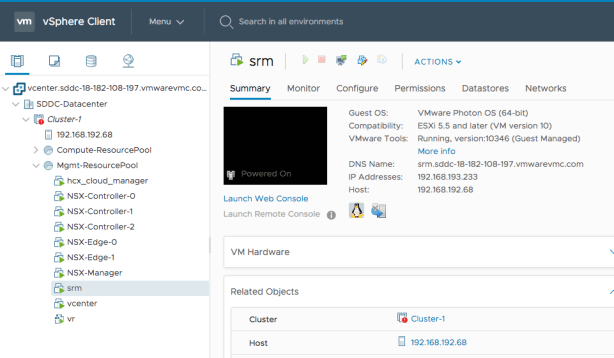

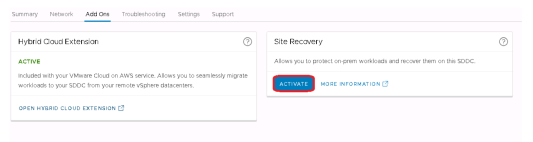

理論上我們應該事先已經開通了VMware Cloud on AWS的服務，也就是說已經有一個運行正常的Cloud SDDC，我們透過VMC Console，點選我們SDDC的”Add Ons”選項，並在Site Recovery的框框中點選”ACTIVATE”（注意：這個服務是SaaS服務，啟動後會被收費)，確定後，系統會自動在雲端管理區生出一台 srm和一台vr虛擬機，分別代表Site Recovery Manager和vSphere Replication服務主機。

設定VMware Cloud on AWS防火牆

• 首先我們要確認地端和雲端的VPN通道已經打通，
• 由於會需要在地端安裝兩台虛擬機，所以要預先規劃好私有IP的FQDN對應，並添加到DNS主機
• 預先準備好一台Windows Server (2016, 2012 64-bit or 2008 R2 64-bit)，此台機器將安裝地端SRM元件

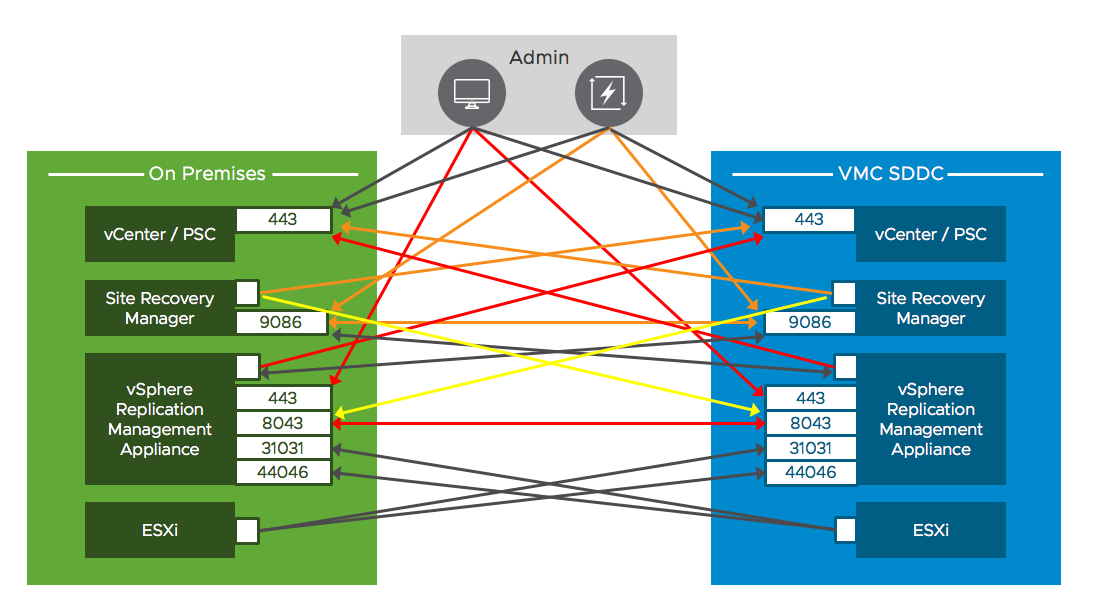

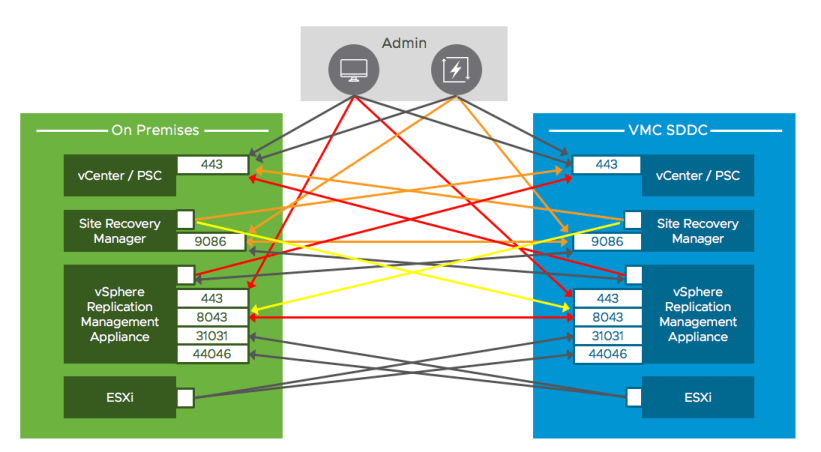

• 分別於雲端和地端設定好下列各項防火牆規則：



<雲端的部分>

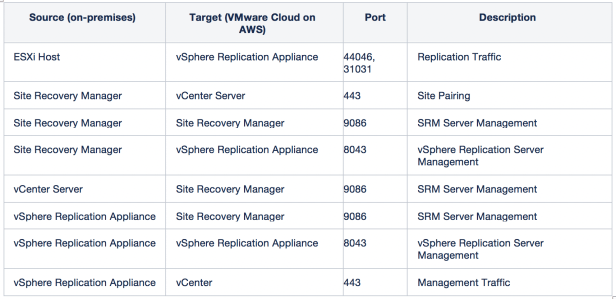

<地端的部分>

注意: 如要Failback則要雙向打通!

下載並佈署VR和SRM

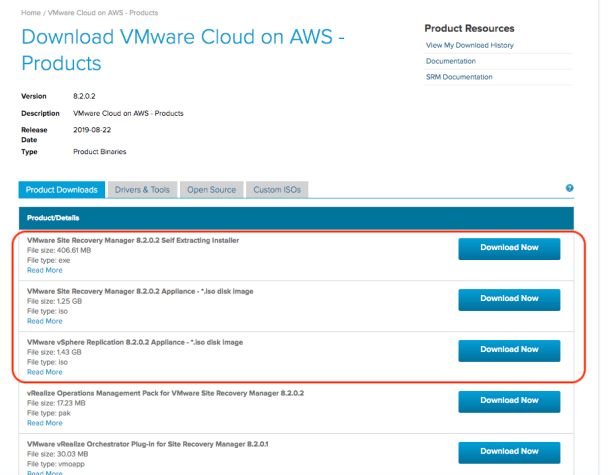

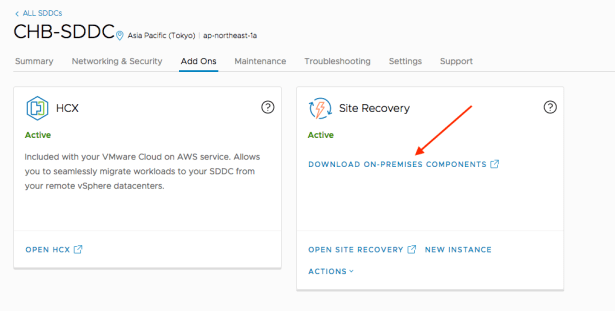

當我們完成雲端Site Recovery的啟動動作後，我們一樣到VMC SDDC的”Add Ons”，此時我們可看到如下畫面，點選該鏈結，可以下載到要在地端安裝的VR和SRM軟體。

前兩個是要在Windows機器上安裝的程式（看個人喜好，下載installer或iso)，第三個是VR的虛擬裝置程式：

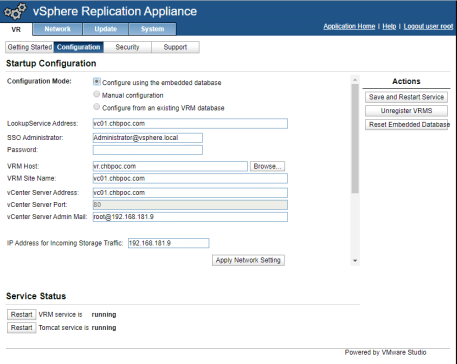

首先mount VR的ISO，用OVF安裝VR，安裝好後，以https://xxx.xxx.xxx.xxx:5480連入，註冊VC，設定好VR，直到成功設定並看到VRM和Tomcat兩個服務是running的狀態。

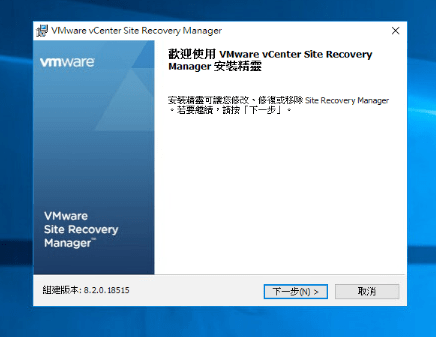

然後到Windows虛擬機上安裝SRM程式：

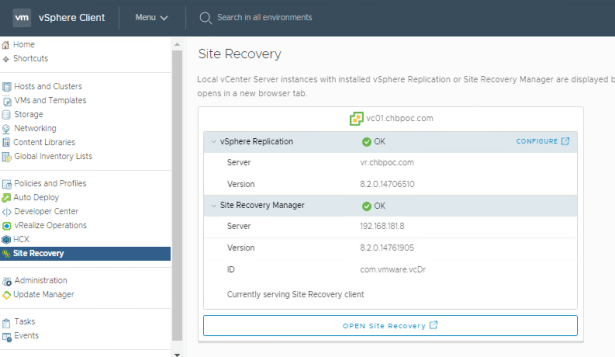

安裝完成連入地端vCenter Server，點選”Site Recovery” Plig-in檢查vSphere Replication和Site Recovery Manager這兩個服務都顯示”OK”。

站點對接、配對相關資源

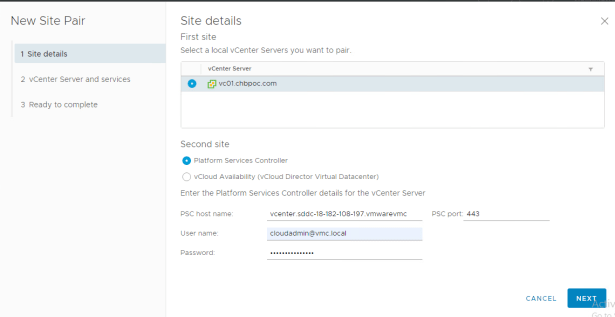

安裝好地端VR和SRM後，第一件事就是要接通雲端SRM，點選”OPEN Site Recovery”介面，點選”New Site Pair”，進行以下對接雲端設定：

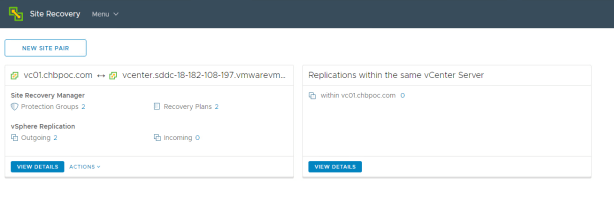

接通後會看到如下類似畫面：

接下來的設定如同一般的Site Recovery Manager一樣，配好Placeholder、網路測試或正式切換的網段和其他資源對應，在進行災備時，Site Recovery才知道該如何把切換的虛機置入遠端的資源中：

複製並保護虛擬機

點選”Replication”，並新增虛擬機的複製工作項目：

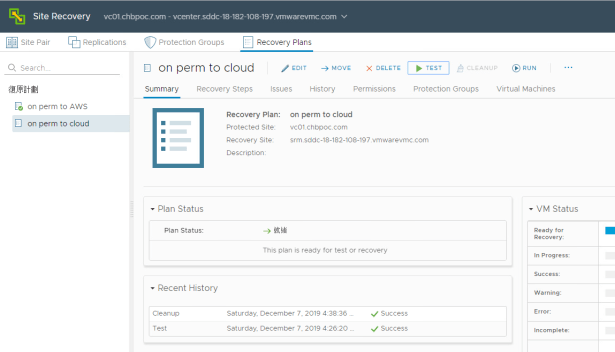

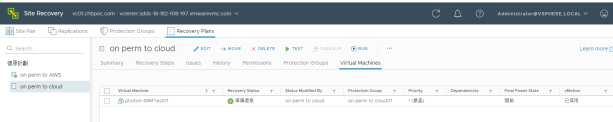

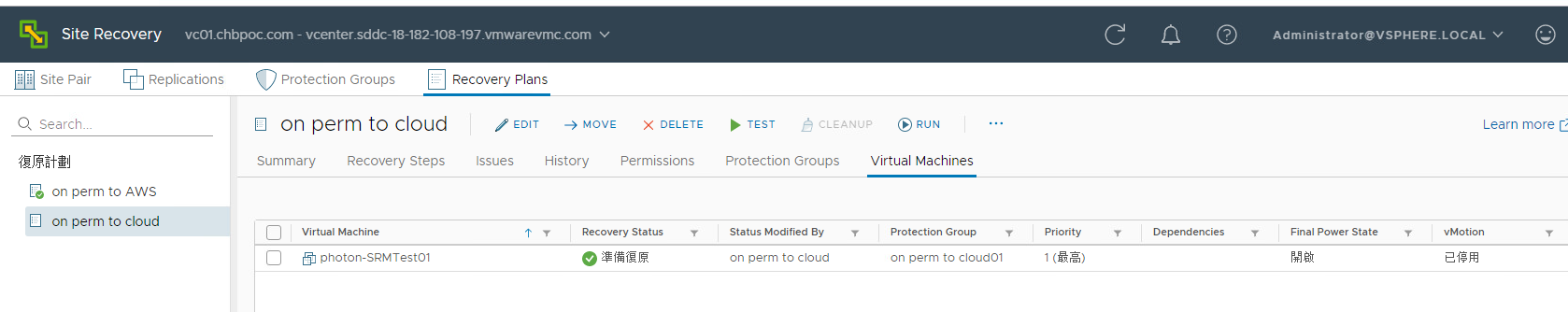

成功後到”Recovery Plans”復原計畫區會看到如下”準備復原“畫面。

使用者此時便可視實際需求選擇要執行災備驗證測試(TEST)或執行真正災備切換(RUN)了。

此後畫面會顯示驗證成功或失敗：

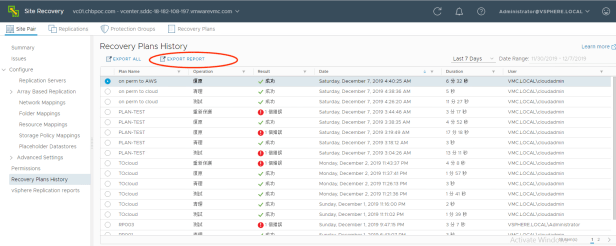

檢視或匯出災備執行過程報告：

可匯出成不同格式報告。

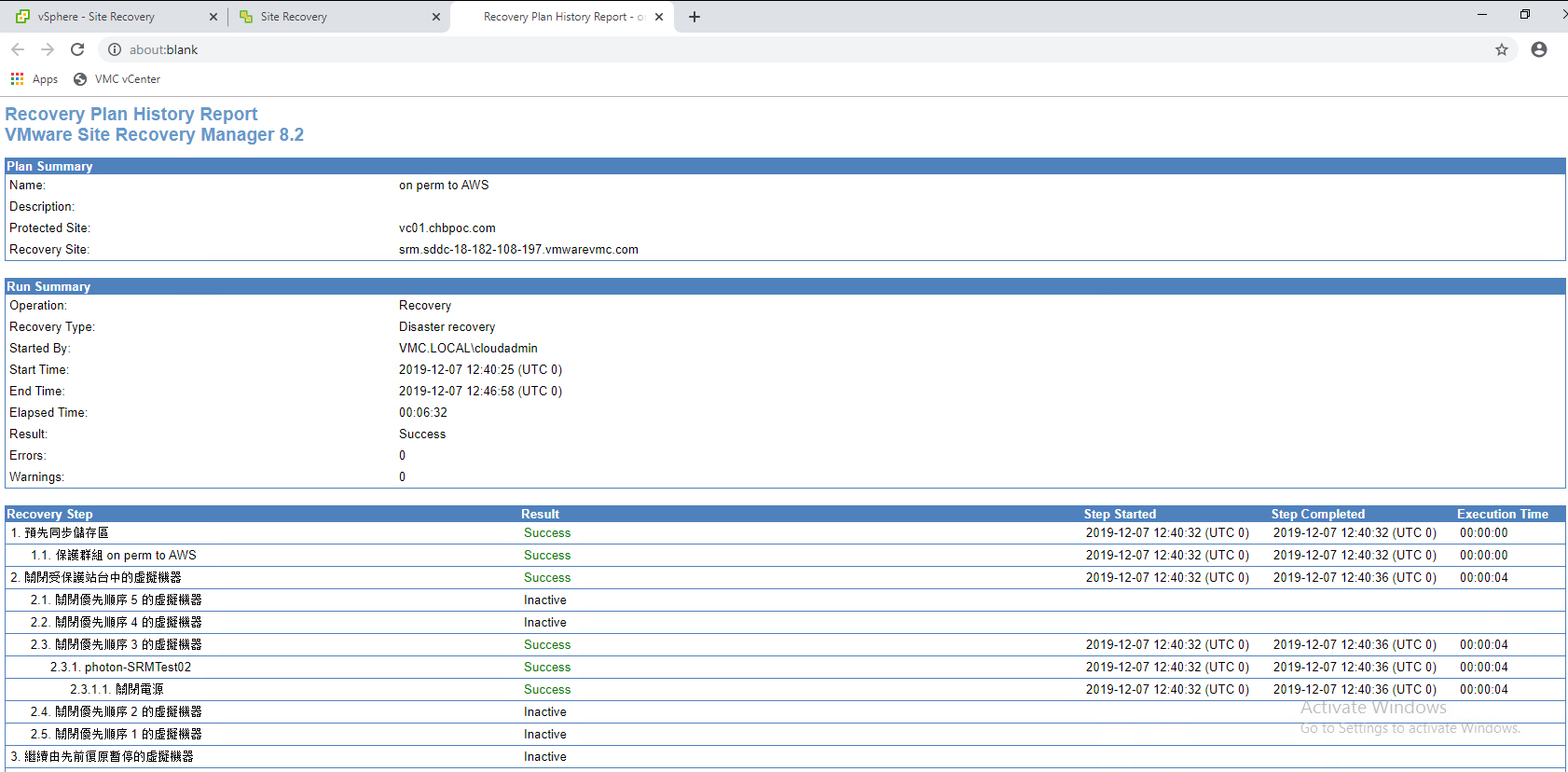

詳細的執行步驟報表：

另外，在配對過程中，如果遇到問題，可先利用VMC裡的網路驗證工具驗證一下是否哪個網路設定有問題！一般來說 DNS和NTP是最常有問題的地方，要特別注意!

另外要注意的是，由於SDDC雲端上的SRM主機位址是VMC裡的私有IP，所以當我們直接從Internet透過VMC vCenter Server要打開Site Recovery時，是無法開啟的！

備註：

• 詳細的網路防火牆設定請參考這裡的官方文件。
• VMware Cloud on AWS的災備方案佈署流程可參考這裡。
