基本上我們安裝好PKS後，如果之前準備的NSX-T網路可以藉由路由或NAT連到網際網路的話，理論上以PKS建立起來的K8S Cluster已經可以連到Internet下載Docker Container來執行應用；由於Harbor和PKS產品設計時，原本就是緊密整合的，所以PKS的控制主機群和PKS所建立的Kubernetes的虛擬機皆可用安裝產品時的憑證做通訊，但通常現實狀況下，大多數使用者會使用除了上述以外的機器來連接Harbor，例如開發人員的桌機、CI/CD工具 (如Concourse)等等，所以我們今天介紹使用者的終端如何連線Harbor，除此之外，我們也簡單的介紹如何將Docker Registry上的Image複製一份到Harbor內，並實際從Harbor部署一個服務。
設定終端與Harbor的連線
- 終端電腦必須安裝Docker，因為未來我們是用docker client連到Harbor
# apt install -y docker.io

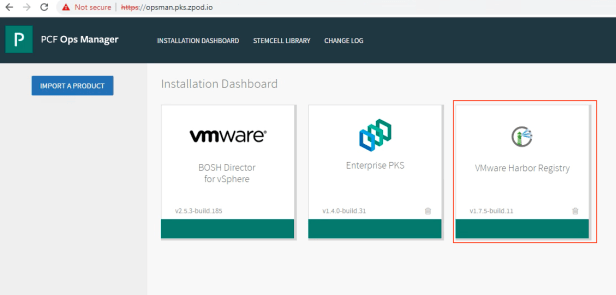

- 當安裝好Harbor後我們將底下畫面的憑證內容複製到Client端的一個檔案內 (例如ca.crt)
# vi /etc/docker/certs.d/harbor.pks.zpod.io/ca.crt
- 在終端電腦執行以下命令
# mkdir -p /etc/docker/certs.d/harbor.pks.zpod.io
# mkdir -p ~/.docker/tls/harbor.pks.zpod.io\:4443/
# cp /etc/docker/certs.d/harbor.pks.zpod.io/ca.crt ~/.docker/tls/harbor.pks.zpod.io\:4443/
# cp /etc/docker/certs.d/harbor.pks.zpod.io/ca.crt /usr/local/share/ca-certificates/
# update-ca-certificates
# service docker restart
這樣就完成終端連線(管理員或開發人員)所需的準備工作了！
匯入Docker container映像
這時候我們來驗證一下我們的Harbor是否可以從Internet匯入一個Docker容器映像檔。
- 首先在Harbor GUI內新增一個Project，這裡我建立一個名為Project1的專案 (畫面省略)

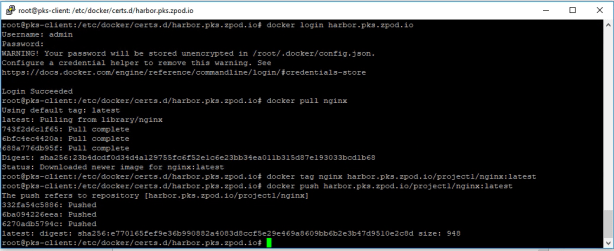

- 在終端電腦登入harbor
# docker login harbor.pks.zpod.io
- 從Internet拉下(pull)一個Nginx到終端電腦下
# docker pull nginx
- 然後將已經拉下來的nginx貼個標籤到我們剛剛在Harbor中建好的專案名稱下
# docker tag nginx harbor.pks.zpod.io/project1/nginx:latest
- 最後執行下列命令將實際映像傳到Harbor裡去，這樣就完成了Docker容器映像複製到Harbor的動作了！
# docker push harbor.pks.zpod.io/project1/nginx:latest

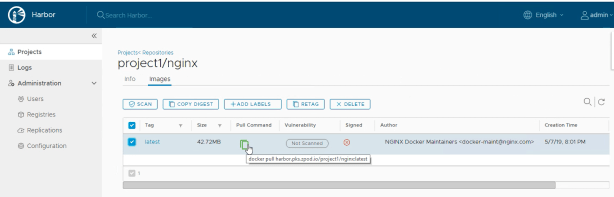

- 到Harbor GUI裡面驗證一下我們要的映像檔已經存在
在K8S Cluster中安裝應用

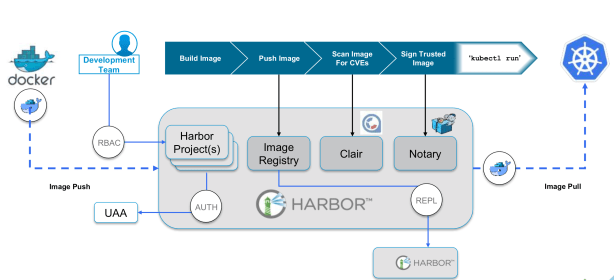

當我們已經了解如何在Harbor內存放我們要的Docker容器映像檔後，我們(通常是開發人員)就可以開始在建好的PKS Cluster中，從Harbor安裝應用服務，為何要從Harbor去安裝的原因有可能是因為公司不允許K8S叢集的電腦可以直接和外網連線，或因為效能原因，或因為安全考量等等，在此就不多做介紹，有興趣的讀者可以參考這裡以便了解更多Harbor的功能。
- 在終端電腦登入harbor
# docker login harbor.pks.zpod.io
我們必須先把未來佈署服務需要用到的Docker映像檔從Internet上的Docker Registry轉存放到Horbor內：(我們要安裝的是一個三層架構的餐廳投票系統，原作者把它放在這裡)
- 首先把Image下載到本地端：
# docker pull mreferre/yelb-ui:0.3
# docker pull mreferre/yelb-appserver:0.3
# docker pull mreferre/yelb-db:0.3
# docker pull redis:4.0.2
- 如同上一小節所述，我們需要先將這些Image貼上標籤，但這次我們把它放到預設的library專案下
# docker tag mreferre/yelb-ui:0.3 harbor.pks.zpod.io/library/yelb-ui:0.3
# docker tag mreferre/yelb-appserver:0.3 harbor.pks.zpod.io/library/yelb-appserver:0.3
# docker tag mreferre/yelb-db:0.3 harbor.pks.zpod.io/library/yelb-db:0.3
# docker tag redis:4.0.2 harbor.pks.zpod.io/library/redis:4.0.2
- 然後將這些Image推送到我們的Harbor儲存空間內：
# docker push harbor.pks.zpod.io/library/yelb-ui:0.3
# docker push harbor.pks.zpod.io/library/yelb-appserver:0.3
# docker push harbor.pks.zpod.io/library/yelb-db:0.3
# docker push harbor.pks.zpod.io/library/redis:4.0.2
- 利用以下命令查看映像檔的資訊是否無誤
# docker images
- 也可到Harbor GUI裡驗證一下這些檔案都被導入到Harbor了
- 接著可以到這裡下載K8S Deployment Spec安裝檔
目前我們的環境都準備妥當，我們也知道我們要佈署的K8S Cluster名為louis-07
(pks create-cluster louis-07 –external-hostname louis-07.pks.zpod.io –plan small)

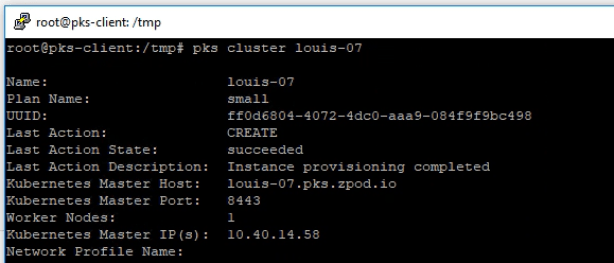

- 查看利用PKS或CSE 2.0已事先建立好的K8S Cluster訊息
# pks cluster louis-07

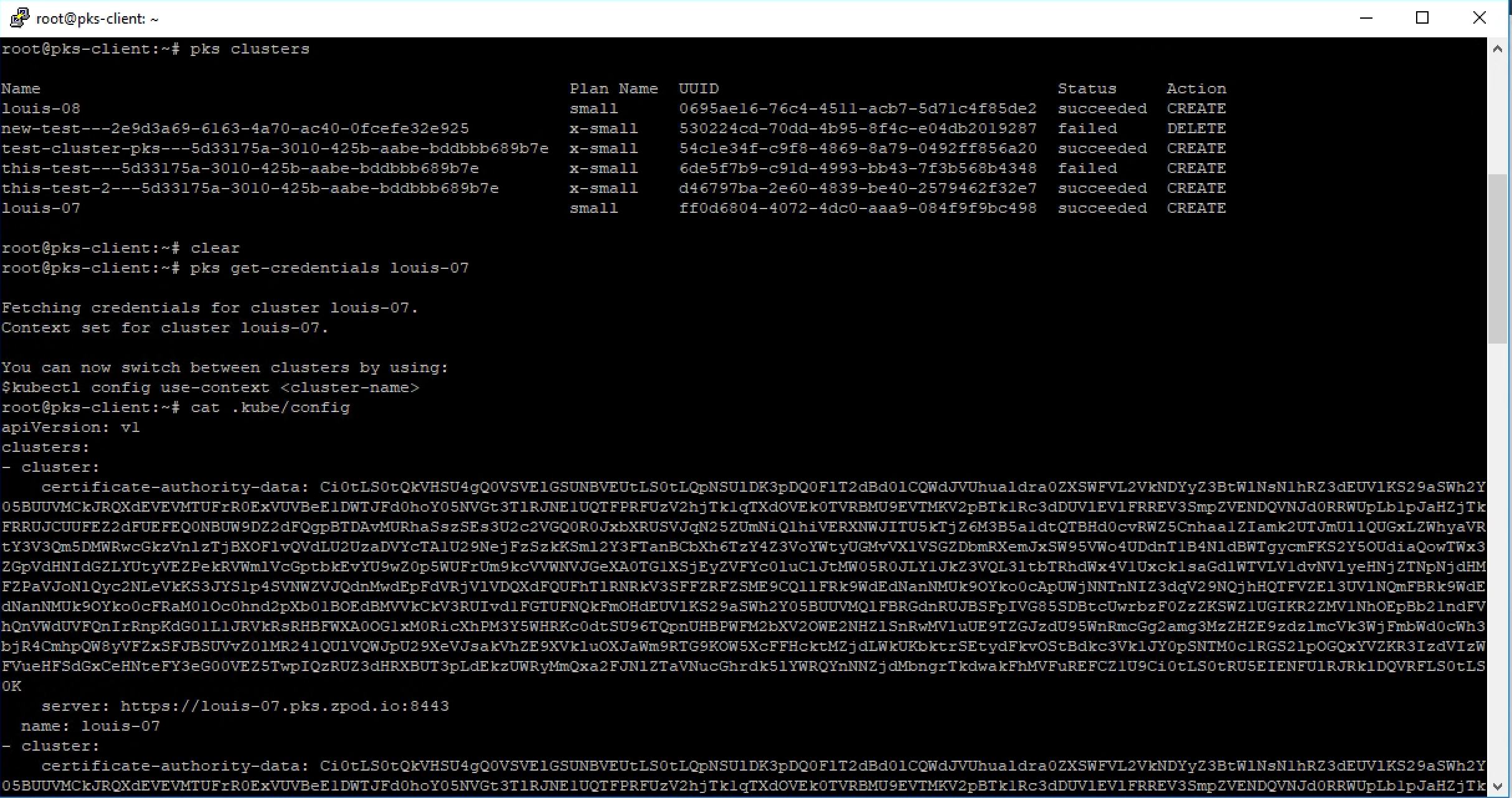

- 獲得登入louis-07的K8S Cluster的憑證，此時我們就可對這個叢集執行相關操作動作，需注意master host需要在DNS登錄相關名稱解析記錄
# pks get-credentials louis-07
- 利用以下指令查看目前環境這個叢集有多少worker node (筆者的叢集只有一台Worker)
# kubectl get nodes -o wide
- 執行以下命令開始佈署yelb服務:
# kubectl create namespace yelb
# kubectl apply -f yelb-harbor.yaml
# watch -n 1 kubectl get pods –namespace yelb

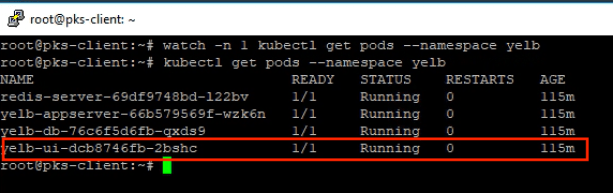

- 直到所有應用都是Running狀態，我們執行以下命令以獲取應用程式UI的內部POD名稱，因為我們需要連進UI驗證服務執行狀態
# kubectl get pods –namespace yelb

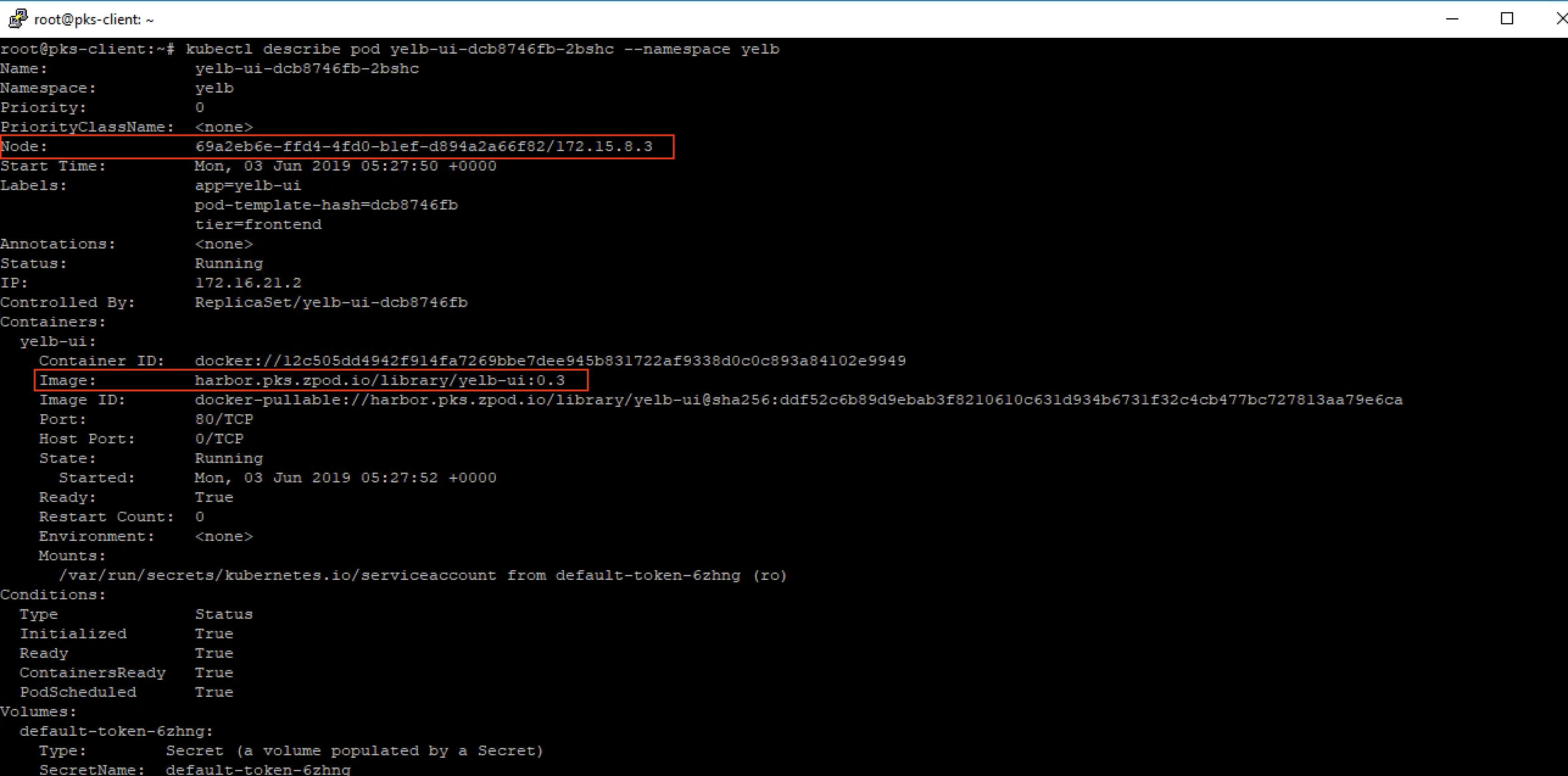

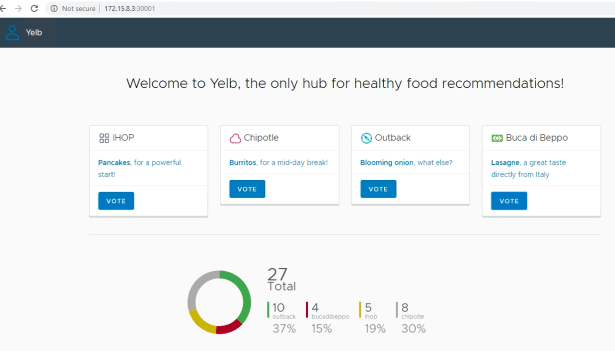

- 當知道UI的名字後，用底下命令查看UI的IP，得知是172.15.8.3，安裝配置文件(yelb-harbor.yaml)中有指定要連接的網路端口為30001。(安裝配置文件沒有指定這個服務需要外部自動設定負載均衡服務，但實際生產環境則需將此納入考量，一般生產環境比較少用NAT，因為不太適合做應用的自動擴展或縮小，當有指定loadbalance時，PKS會自動從當初安裝PKS時的IP Floating Pool的網段，指定一個VIP給到這個應用，要注意這個VIP是要能夠從外部網路路由的到的)
# kubectl describe pod yelb-ui-dcb8746fb-2bshc –namespace yelb
P.S:如果yaml檔是指定有用Load Balancer為服務的接入口，我們可用以下方式得知LB的服務IP和port number，下圖顯示得知LB IP為10.96.59.107，port number為80.
# kubectl get svc -n yelb
這樣我們就大致完成CSE 2.0所需要的NSX-T/PKS的底層環境要求了，希望對讀者有一些幫助，接下來我會介紹這個環境如何和vCloud Director及CSE 2.0互相整合，謝謝!
Notes:
- 安裝過程中得到VMware Dr. Shawn Ho和Sean Chung的協助非常多，在此要大力感謝他們的熱心協助！
- 內容所及皆為測試環境的建置測試說明，由於PaaS解決方案牽涉的範圍不僅僅為基礎設施部分，還包含運維模式的改變，運營商如要導入CSE 2.0/PKS解決方案，請務必尋求原廠專業服務部門的支援。
P.S: 如何刪除NSX-T的遺留物件，例如想要刪除某個NSX-T的IP Pools，但發現刪除不了，因為是之前PKS以Superuser的身份自動建立出來的，如今有可能PKS的Cluster已經刪除，但NSX-T上卻還有系統沒有同步刪除的Orphan元件：
可參考這篇，或用以下NSX-T API的方式刪除：

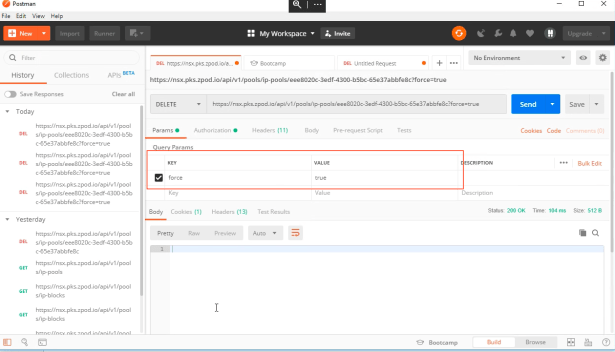

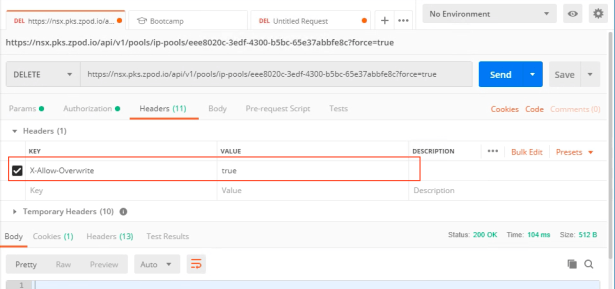

例如想要刪除某個IP Pools，先查出它在NSX-T的UUID，然後用NSX-T的API強迫刪除，筆者是用Postman的工具，用法如下畫面：
設定好點擊”Send”按鈕，看到Status 200 OK就完成了！
