前言
大家應該都知道如果要使用VMware和AWS一起合作開發的VMware Cloud on AWS (簡稱VMC）的公有雲服務的話，雲端實體主機目前有兩種款式可供選擇，一種是基本款，所謂的i3.metal機型，另一種則是r5.metal機型，兩者除了主機本身的運算性能有一些差異之外，雖說都是以vSAN的形式提供儲存資源，但r5.metal的實際儲存空間卻不像i3.metalㄧ樣存在於實體主機裡（以NVMe形式提供出來），而是利用AWS公有雲的EBS（Elastic Block Store）儲存服務來提供儲存資源，為何提供給使用者額外這種型態的儲存資源選擇，主要是要滿足用戶各種不同應用的儲存需求，它比i3.metal提供更大容量且可延伸的儲存空間，所以選擇r5.metal的主要使用場景為：
- 需要更大儲存空間的虛擬機，如Database資料庫服務、大數據資料。
- 需要資料倉儲（data warehouses ）服務，對比計算資源，儲存空間增加相對較快。
- 需要性價比較高的災備應用（Disaster Recovery），EBS可存放大量災備資料。
架構
如果客戶選用r5.metal主機，則會同時使用VMware和AWS共同開發的Elastic vSAN技術，Elastic vSAN是一種新的VMware Cloud on AWS叢集形式，客戶一開始可以選擇的每台主機儲存空間大小範圍為 15,000 GiB到35,000 GiB，Elastic vSAN具備傳統vSAN的優點，同時也整合自動佈署和管理AWS EBS的能力。它可以在不增加叢集主機的情況下，動態增加整體叢集儲存空間、重新佈署叢集或遷移任何虛機。利用VMware Cloud console或API，就可非常簡單的對叢集裡的每部主機以5TiB大小的儲存空間增量直到35TiB為止。
另外由於Elastic vSAN是在每部主機以掛載EBS儲存卷的方式提供儲存資源給vSAN，所以在主機層級會視為Diskless的架構，當叢集裡的任何主機發生問題，VMC會自動在叢集新增一台新主機，此時vSAN的重新修復運作機制所需時間會非常快速，對新主機而言，儲存資源修復只是一個新的指向對應，這也是使用Elastic vSAN架構上的一大優點。
適用場景
計價方式

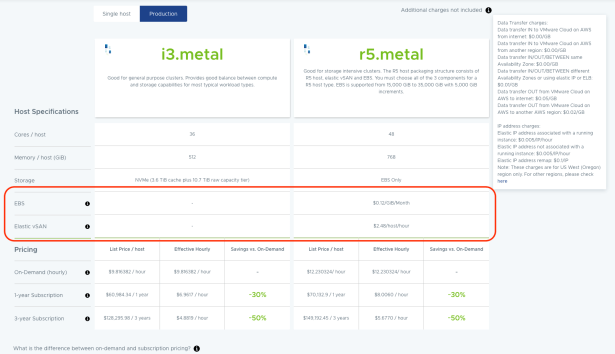

根據VMware官網所述，如果我們選擇r5.metal的部署方式，計價方式會稍微不同於基本的i3.metal，需注意每個月會有以下額外的收費項目產生：（注意每個AWS region的收費標準不一樣，下圖是以東京Tokyo AWS機房為例）
因為可拓展的儲存配置功能是整合在r5.metal的主機裡，所以當我們選用這種機型時要特別注意會有額外每小時Elastic vSAN和每月AWS EBS實際使用量的費用產生：
對於選擇按需計費的客戶來說，大致會有以下幾類的收費項目：
- $XXXX/host-hour for the r5.metal host
- $XXXX/host-hour for the Elastic vSAN
- $XXXX/host-hour for the EBS storage
註記
VMware對於r5.metal除了以上的基本收費項目外，客戶還需要對以下發生於VMware Cloud on AWS的網路資料傳輸付額外的費用，這些費用會一併列在VMware給到客戶的帳單裡：（主要是因為VMware Cloud on AWS本質上也是AWS的一個特殊VPC，AWS對於資料流出或流入VPC有額外的收費要求；下列收費資訊是基於位於AWS的US West Oregon的機房為例)
<Data Transfer charges >
Data transfer IN to VMware Cloud on AWS from internet: $0.00/GB
Data transfer IN to VMware Cloud on AWS from another region: $0.00/GB
Data transfer IN/OUT/BETWEEN same Availability Zone: $0.00/GB
Data transfer IN/OUT/BETWEEN different Availability Zones or using elastic IP or ELB: $0.01/GB
Data transfer OUT from VMware Cloud on AWS to internet: $0.05/GB
Data transfer OUT from VMware Cloud on AWS to another AWS region: $0.02/GB
<IP address charges>
Elastic IP address associated with a running instance: $0.005/IP/hour
Elastic IP address not associated with a running instance: $0.005/IP/hour
Elastic IP address remap: $0.1/IP
參考文件
- 使用VMC Sizer Tool幫助我們對特定的工作負載型做選型:https://vmcsizer.vmware.com/home
- Architecture and Design for Extending VMware Validated Design to VMware Cloud on AWS
- 關於整體VMware Cloud on AWS的計費資訊，可參考這篇官網文章。
- 關於Understanding VMware Cloud on AWS Account Structure and Data Charges文章，可參考這裡。
